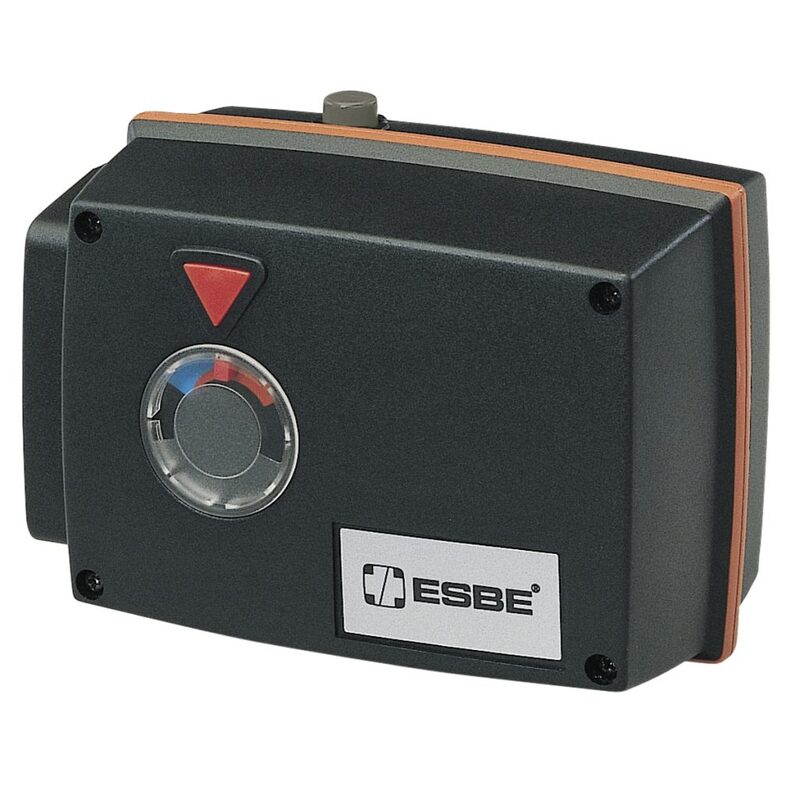

Привід ESBE SB93

ВИКОРИСТАННЯ Приводи ESBE серії 90 – це компактні приводи для управління ротаційними клапанами змішувачів. Приводи реверсивні та обладнані обмежувальними вимикачами, які діють за допомогою кулачкових дисків. Регулюючи кулачкові диски можна налаштувати діапазон дії від 30 ° до 180 ° за винятком 1205 33 00 або навіть 270 ° в залежності від версії. Приводи оснащені пристроєм вимкнення ручного керування та мають індикатор на передній частині, що показує позицію клапана.

Приводи з 3-точковим сигналом управління випускаються для напруги 24 В перем.струму, 50/60 Гц, або 230 В, 50 Гц з різним часом дії, наведеним у таблиці.

ПІДХІДНІ ЗМІШУВАЛЬНІ КЛАПАНИ
Привід поставляється разом з перехідником для полегшення підключення до ротаційного клапана змішувача ESBE.

Серія VRG100
Серія VRG200
Серія VRG300
Серія VRB100
Серія MG
Серія G
Серія F
Серія BIV
Сепія T, TM
Серія H та HG
*Потрібен окремий перехідник

ПРИЄДНАНІ КОМПЛЕКТИ Необхідні перехідники для полегшення монтажу на ротаційний змішувальний клапан ESBE доступні у двох різних варіантах. Перехідник сконструйований для змішувальних клапанів ESBE серій MG, G, F, BIV, H, HG поставляється з кожним приводом. Перехідники для змішувальних клапанів ESBE серій VRG та VRB можуть бути замовлені окремо.

Характеристики.pdf

0,8 кг

II

54

макс. +55 °C, мин. -15 °C

24 В

240 сек

15 Нм
