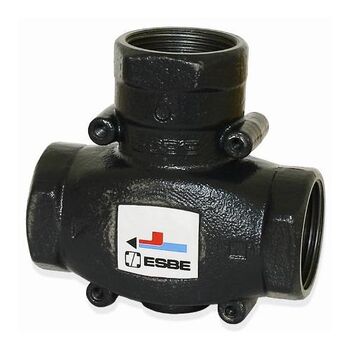

Змішувальний термостатичний клапан ESBE VTC511 DN25 1″ 55°С (внутр.)

Підтримка високої та стійкої температури теплоносія зворотного трубопроводу сприяє підвищенню коефіцієнта корисної дії котла, знижує утворення конденсату та збільшує термін його експлуатації. Клапан VTC511 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для накопичення накопичувальних баків. Клапан встановлюється або на зворотному трубопроводі до котла або на трубопроводі, що запитує, до накопичувального бака.

Клапан не вимагає налаштування у байпасному трубопроводі. Працездатність клапана залежить від його позиції. Клапан містить термостат, який починає відкривати приєднання «А» при температурі вихідної змішаної води з’єднання AB, що дорівнює 50 °C, 55 °C, 60 °C, 65 °C, 70 °C або 75 °C. Підключення B повністю закривається, коли температура приєднання A перевищує номінальну температуру відкриття на 10 °C.

Для захисту від замерзання допускається використовувати теплоносій із вмістом гліколю та незамерзаючими рідинами, що нейтралізують розчинений кисень, з концентрацією гліколю до 50 %. При додаванні гліколю до теплоносія, збільшується в’язкість і змінюється теплоємність такого теплоносія, тому це необхідно враховувати при виборі термостатичного змішувача. Якщо додається 30-50% гліколю, то максимальний вихідний ефект клапана зменшується на 30-40%. Нижча концентрація гліколю може не зробити захисної дії.

Технічні характеристики ( завантажити pdf )

1 1/4

1,38 кг

+110 °С

DN 25

чавун з кулястим графітом

58°C +/- 5°C

PN 10

твердопаливних котлів

55°С

9

100 кПа, AB: 30 кПа
