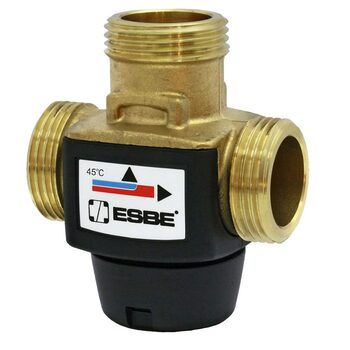

Відвідний клапан ESBE VTD322 G1″ 50°C

Серія VTD300 – термічні клапани, що використовуються для відведення. Коли температура рідини нижче номінальної температури відведення, вона відводиться в отвір B, а коли температура рідини, що надходить вище номінальної температури відведення, вона відводиться в отвір A.

• Швидке перемикання.
• Підвищене використання енергії.
• Не потрібне підведення електрики.

Область застосування за призначенням

• Опалення
• Системи питної води
• Сонячне опалення
• Зонування

Характеристики.pdf

DN 20
Kvs 3.6
З’єднання: зовнішнє різьблення G 1″
Крапка перемикання: 50 °C

Клас тиску: PN 10
Відвідний діапазон закриття:

• 45°C: ± 2°C 50°C,
• 60°C, 70°C: ± 3°C

Макс. диференційний тиск: 100 кПа
З’єднання, зовнішнє різьблення (G): ISO 228/1
Похибка точки перемикання: ±1 °C
Температура теплоносія:

• постійно макс.: 100 °C
• тимчасово макс.: 110 °C
• хв.: 0 °C

Витік AB – A, AB – B: Щільне ущільнення
Матеріали:
Корпус клапана та інші металеві частини, що контактують з рідиною: Стійка до корозії латунна поверхня, DZR

DN 20

1

0,45 кг

постійно 100 °C, тимчасово 110 °C, хв. 0 °C

G1

латунь

PN 10

зовнішнє різьблення

3,6

50 °C
