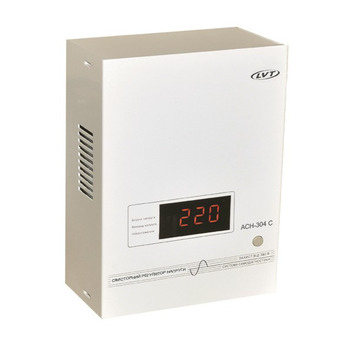

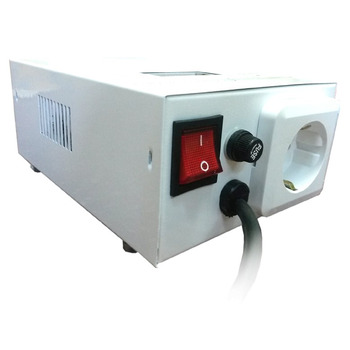

Автоматичний симісторний регулятор АСН-304 C призначений для роботи з побутовими електроприладами з потужністю споживання до 340 Вт від мережі 220 В, 50 Гц забезпечує автоматичний контроль та регулювання напруги, а також захист від зниженої та підвищеної напруги та високовольтних імпульсів.
АСН-304 C призначений насамперед для покращення захисту систем керування автономного опалення та іншої електроапаратури з асинхронними електродвигунами загальною потужністю до 340 Вт (пусковий до 900 Вт).
Стабілізатор АСН-304 С має цифровий вимірювач та індикатор напруги мережі живлення, вихідної напруги та потужності споживання підключеного приладу, а також обладнаний тепловим захистом, захистом від 380 В та захистом від перевантаження.
Стабілізатор може експлуатуватися як у горизонтальному, так і вертикальному положенні. Для монтажу на вертикальній поверхні комплектується дюбелями.
Переваги
Номінальна потужність 340 Вт. Стабілізатор тримає задану потужність у всьому робочому діапазоні 155 - 270 В, а короткочасно витримує 900 Вт.
Триступінчастий рівень захисту за температурою спрацьовує при: перевищенні температури силових ключів вище 80С, нагріванні силового трансформатора вище 80С, а також електромеханічний захист при перевищенні температури трансформатора 105С.
Розширена пускова потужність складає 900 Вт. Якщо протягом 5 секунд потужність навантаження не зменшиться до 340 Вт, спрацьовує захист потужності.
Підвищена точність стабілізації вихідної напруги 225 В+-4%, що відповідає вимогам як українського (220 В), так і європейського (230 В) стандартів живлення.
Програмне управління з урахуванням контролера PIC з тактовою частотою 64МГц. Забезпечується безперервний контроль одночасно з усіма виконавчими блоками стабілізатора та параметрами вхідної/вихідної напруги, струму, потужності.
Універсальність корпусу дозволяє встановлювати стабілізатор як у горизонтальному, так і вертикальному положенні.
Тривалий ресурс роботи приладу за рахунок виконання всіх вузлів із запасом за робочими параметрами.
300 Вт
Вага2 кг
Номінальна потужність300 Вт
Габаритні розміри125х80х192 мм
Вихідна напруга220 ± 4%
Частота50 Гц
Допустима вхідна напруга430 В
Робочий діапазон вхідної напруги140 – 270 В
Час реакції на зміну вхідної напруги0,02 с
Час відключення при високовольтному імпульсі в сет0,01 с
Час спрацьовування пристрою захисту5 с
Час увімкнення після аварії в мережі5 c
Температура спрацьовування теплового захисту80 ºС
Max короткочасна потужність навантаження900 Вт
Тип стабілізатораСимисторний
Характеристики
Max короткочасна потужність навантаження
900 Вт
Вага
2 кг
Вихідна напруга
220 В ± 4%
габаритні розміри
125х80х192 мм
Допустима вхідна напруга
430 В
номінальна потужність
300 Вт
Потужність навантаження
300 Вт
Робочий діапазон вхідної напруги
140 — 270 В
Температура спрацьовування теплового захисту
80 ºС
Тип стабілізатора
Симисторный
Час відключення при високовольтному імпульсі в сет
0,01 с
Час реакції на зміну вхідної напруги
0,02 с
Час спрацьовування пристрою захисту
5 с
Час увімкнення після аварії в мережі
5 c
Частота
50 Гц
