Що потрібно для обв'язки котла?

Котел — найважливіший елемент будь-якої системи опалення. Він генерує тепло, передаючи його за допомогою теплоносія нагрівальним приладам. Для правильної роботи всієї системи опалення необхідно зробити правильну обв'язку, призначену для об'єднання самого котла та опалювальних контурів. Обв’язка котла необхідна для підвищення ефективності, безпеки, економії та тривалості роботи котла. В даній статті ми розглянемо, що необхідно обв’язки котла, а також особливості обв'язки різних типів котлів.

Навіщо потрібна обв'язка котла?

Обв'язка опалення захищає котел від перегріву, забезпечуючи надійну роботу та потрібні параметри. Крім захисту, вона дозволяє значно заощадити витрати, не тільки на правильному розподілі теплової енергії, але й на необхідності дорогих регулюючих автоматичних систем контролю, установка яких буде просто неактуальна.

Правильна обв’язка котла виконує в системі опалення такі основні функції:

• Запобігає підвищенню тиску вище максимально допустимого рівня;
• Рівномірно розподіляє тепло та підтримує оптимальну температуру;
• Захищає обладнання, пристрої та комплектуючі від перегріву;
• Видаляє повітря із системи, запобігаючи утворенню пробок;
• Позбавляє піску, окалини та інших включень, які циркулюють в системі;
• Компенсує надмірне теплове розширення;
• Контролює об’єми теплоносія в мережі.

Що входить в обв’язку котла

Обв’язка опалювального котла — це комплекс приладів, який забезпечує безпечне та комфортне використання системи обігріву. Конкретний їх перелік залежить від типу котла, виду опалювальних елементів, схеми циркуляції теплоносія, складності системи опалення та інших факторів. Але є стандартні прилади та елементи, які використовуються в котлах різних типів.

Головні елементи обв'язки котлів та їх функціонал:

• Група безпеки. Включає основні компоненти: манометр, запобіжні клапани, автоматичний відвідник повітря. У сучасних моделях котлів передбачено отвір для монтажу групи безпеки. Якщо його немає, групу монтують на вході в контур.

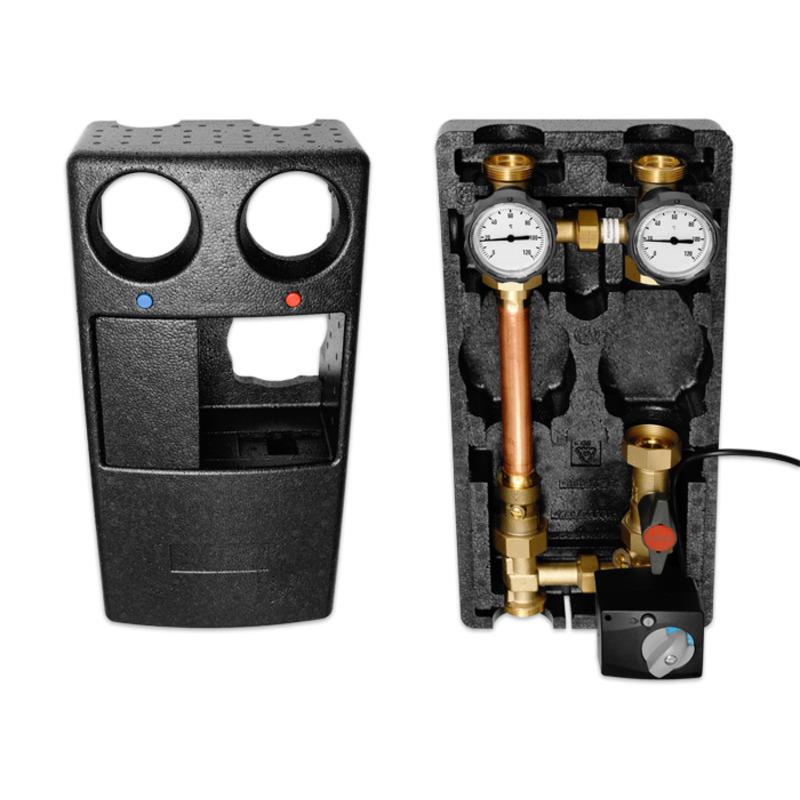

• Насосна група. Зазвичай встановлюють на трубі-звороті, насос оснащують фільтром грубого очищення. З двох сторін від насоса встановлюють запірні крани, які дозволяють відсікти потік рідини при необхідності. Обв’язка котла с насосом забезпечує ефективну циркуляцію теплоносія та зниження навантаження на котел.
• Розширювальний бак. У замкнутих системах опалення правильно встановлювати розширювальний бак, в який потрапляють надлишки теплоносія при нагріванні. Якщо такий бак у системі відсутній, гаряча рідина витікатиме через групу безпеки.
• Крани. Найчастіше використовуються кульові моделі. Вони необхідні для подачі води та злив її з системи, а також для відсікання потоку теплоносія. Крани підключаються до централізованого водопостачання, їх відкривають за необхідності
• Труби. Матеріал труб вибирається на стадії проєктування опалювальної системи разом із котлом з урахуванням коефіцієнта лінійного розширення.
• Гідравлічні стрілки. Являють собою трубний блок з декількома бічними патрубками. Гребінка з гідрострілкою забезпечує рівномірний розподіл теплоносія по всіх контурах та стабільну роботу системи навіть за високих навантажень.

Особливості обв'язки котлів різного типу

Прилади та елементів, якими виконується обв'язка котла, визначаються зокрема видом енергії, від якої він працює (електрика, газове та тверде паливо), а також способом його розміщення — підлоговим або настінним.

Обв’язка газового котла

Сучасні настінні моделі газових котлів зазвичай оснащені комплексом автоматики, що контролює всі робочі параметри: тиск газу, наявність полум'я на пальнику, тиск і температуру теплоносія. Конструкція опалювальної системи включає розширювальний бачок і циркуляційний насос. Додатково можуть встановлюватися датчики температури повітря та пристрої, що забезпечують автоматичну роботу системи.

Основні елементи для обв'язки газового котла:

• Гідравлічна стрілка для стабілізації тиску та рівномірного розподілу теплоносія;
• Насос для ефективної циркуляції теплоносія;
• Контрольні прилади: термометри, манометри, запобіжні клапани.

Обв’язка твердопаливного котла

Для забезпечення безпечної експлуатації твердопаливного котла знадобляться не лише стандартна група безпеки, циркуляційний насос та розширювальний бачок, але й додатковий автоматичний пристрій для запобігання закипанню. Під час активної фази горіння дров, вугілля чи пелетів виділяється багато тепла. У разі використання поліпропіленових труб, відсутність такої автоматики веде до їх розм'якшення перегрітим теплоносієм та поступовим виходом з ладу.

Основні елементи для обв'язки твердопаливного котла:

• Насосна група для ефективної циркуляції теплоносія;
• Теплообмінник (теплоакумулятор)
• Гідравлічна стрілка (гідрострілка);
• Запобіжні клапани, манометри, розширювальні баки;

Щоб забезпечити ефективну, безпечну, довговічну та економічну роботу котла важливо підібрати для нього правильну обв'язку. Для підбору необхідних компонентів та приладів, відвідайте наш інтернет-магазин ФЕКО. Тут кожен професійний майстер, який спеціалізується на облаштуванні систем опалення, зможе підібрати оснащення та комплектуючі для виконання обв’язки котла будь-якого типу.
