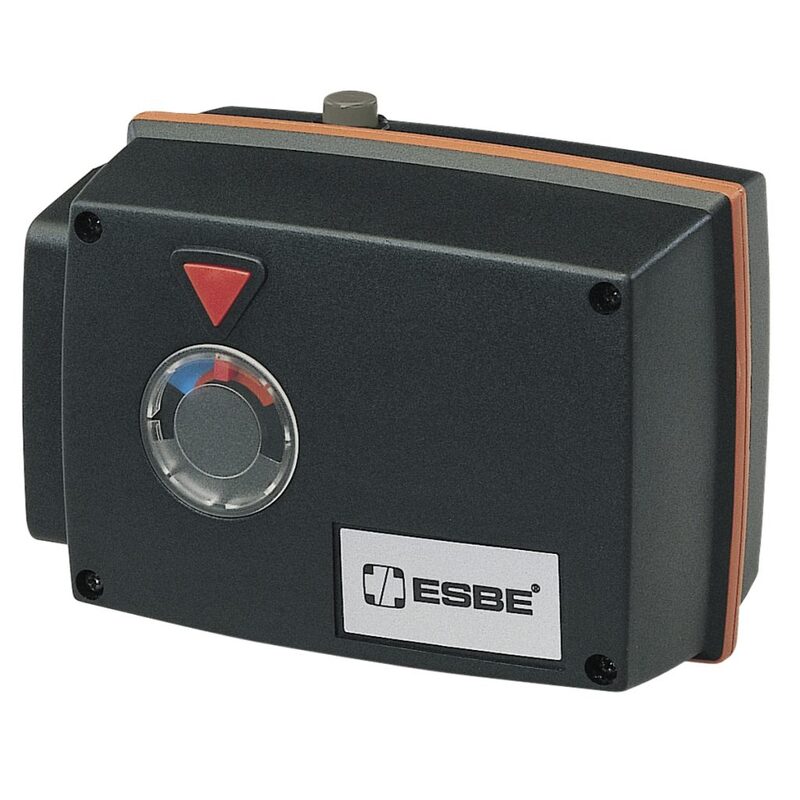

ИСПОЛЬЗОВАНИЕ Приводы ESBE серии 90 — это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют при помощи кулачковых дисков. Регулируя кулачковые диски можно настроить диапазон действия от 30° до 180° за исключением 1205 33 00, или даже 270° в зависимости от версии. Приводы оснащены устройством отключения ручного управления и имеют индикатор на передней части, показывающий позицию клапана.
Приводы с 3-точечным сигналом управления выпускаются для напряжений 24 В перем.тока, 50/60 Гц, или 230 В, 50 Гц с различным временем действия, приведённым в таблице.
ПОДХОДЯЩИЕ СМЕСИТЕЛЬНЫЕ КЛАПАНЫ
Привод поставляется вместе с переходником для облегчения подключения к ротационному смесительному клапану ESBE.
Серия VRG100*
Серия VRG200*
Серия VRG300*
Серия VRB100*
Серия MG
Серия G
Серия F
Серия BIV
Cepия T, TM
Серия H и HG
*Требуется отдельный переходник
ПРИСОЕДИНИТЕЛЬНЫЕ КОМПЛЕКТЫ Необходимые переходники для облегчения монтажа на ротационный смесительный клапан ESBE доступны в двух различных вариантах. Переходник, сконструированный для смесительных клапанов ESBE серий MG, G, F, BIV, H, HG поставляется с каждым приводом. Переходники для смесительных клапанов ESBE серий VRG и VRB могут быть заказаны отдельно.
Вес0,8 кг
Класс защитыII
Степень защиты IP54
Температура окружающей средыЭлектропитание24 В
Время действия 90°120 сек
Крутящий момент15 Нм
