Пакет Buderus Logapak GB162 — 540 kW Profi Plus TL — котлы в линию

В состав пакетного предложения Buderus Logapak GB162

• конденсационный котел Logamax plus GB162 100kW x 5,
• группа подключения насоса GB162-65/80/100
• каскадный блок с гидравлической стрелкой
• система автоматического управления Logamatic R4323
• функциональный модуль для управления FM458 x 2
• теплообменники Funke FP-22,69
• насосы Wilo IL 50/110-1,5/2

Артикул — 1620001909

Logamax plus GB162 — новый конденсационный котел компактен, имеет высокую теплопроизводительность – до 100 кВт! Достичь этого удалось благодаря применению технологии «ALU plus», с помощью которой создан усовершенствованный алюминиевый оребренный теплообменник. Данная технология позволяет снизить температуру отходящих газов до величины, всего на несколько градусов превышающей температуру обратной воды, тем самым обеспечивая оптимальные условия конденсации в течение всего года. Чрезвычайно высокая теплопередача, достигнутая благодаря инновационной геометрии внутренних труб в теплообменнике котла, и его специально отожженная поверхность – специфическая особенность технологии «ALU plus».

Еще одна особенность новых котлов – система «ETA plus», включающая модулируемую керамическую горелку, которая способна работать в пределах 19 ÷ 100% диапазона мощности. Данная система гарантирует очень эффективное использование входной энергии и позволяет достичь нормативного КПД до 110%.

Котел выпускается трех мощностей 65, 80 и 99,5 кВт. Условный коэффициент полезного действия достигает до 109%.

Logamax plus GB162-65/80/100 подходит для использования в качестве каскадной системы, а так же в качестве отдельного котла.

Группа подключения насоса GB162-65 — для непосредственного подключения к котлу. Вы всегда быстро и без ошибок можете подключить котел каскадного блока. Включаете модулированный насос UPER 25-80, предохранительный клапан 3 бар, газовый кран, краны системы отопления с термометрами, обратный клапан, манометр, подключение к внешнему расширительного бака MAG, кран для заполнения и слива, тепловую изоляцию.

Каскадный блок с гидравлической стрелкой — правильный и быстрый монтаж. С помощью этого комплекта Вы тратите меньше времени для монтирования вашей котельной. Каскадные рамы имеют модульную конструкцию и состоят из стоек с поперечными рамами. При монтаже они вкручиваются друг в друга. Из-за того что каскадные рамы имеют ограниченные размеры отдельных элементов, их монтаж происходит просто и быстро.

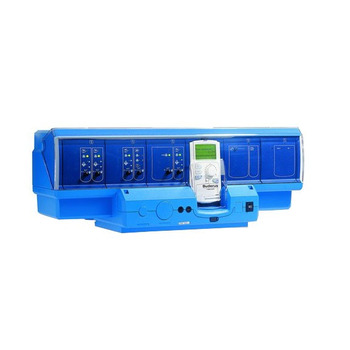

Система автоматического управления Logamatic 4323 — для погодозависимого управления одного отопительного контура со смесителем. Модульный принцип построения позволяет расширить стандартные функции с помощью вспомогательных функциональных модулей. Возможно установление до 4-х модулей расширения. МЕС2 может устанавливаться в помещении для дистанционного управления отопительной установкой и для более комфортного обеспечения теплом с учетом наружной температуры воздуха и фактической температуры в жилом помещении. В комплект поставки входит: датчик FA внешней температуры, датчик температуры подающей линии комплект FV / FZ датчика температуры подающей линии одного отопительного контура со смесителем.

Функциональные модули для управления FM458 — для управления до 4-х котлов в каскаде. На одну систему управления можно установить до 2-х модулей. Вообще возможно управление каскадом до 8-ми котлов. В модуле есть выход внешнего сообщения об общей неисправности. Этот выход можно использовать, если нужна информация об ошибках при работе котлов. В комплекте с модулем поставляется датчик гидравлической стрелки.

Пластинчатые разборные теплообменники Funke FP могут быть применены для нагрева воды в системе центрального отопления; подогрева бассейнов; предварительного нагрева воды. Теплообменники серии FP состоят из пакета гофрированных теплообменных пластин с высокоэффективной теплопередачей благодаря оптимальной термодинамической конструкции. Двойное уплотнение с кантом для предотвращения перетекания полностью исключает возможность смешивания сред на участке проходных отверстий. Специальный рельеф пластин обеспечивает необходимую жесткость пакета пластин, а также стабильную фиксацию уплотнений при возникновении на них давления при эксплуатации теплообменника.

• Мощность каскада — 560
• Котловой контур
  • Вход, мм — 85
  • Выход, мм — 65
  • Сопротивление, мбар — 500
• Отопительный контур
  • Вход, мм — 60
  • Выход, мм — 80
  • Сопротивление, мбар — 500

• Марка — FP-22,75

Одноступенчатые центробежные насосы Wilo IPL с сухим ротором применяются в системах отопления для подачи холодной и горячей воды без абразивных веществ. Насосы выполнения Inline легкого исполнения предназначены для монтажа на трубопроводе. Компактная конструкция с фланцевым соединением единственным валом мотора с насосом. Конструкция имеет бесшумное и невибрационныое блочное исполнение с фонарем и жестко закрепленным стандартным фланцевым мотором с независимым от направления вращения сильфонным торцевым уплотнением с одним степенью свободы и рабочим колесом с пониженными кавитационными характеристиками.

• Рабочее давление для стандартного исполнения, бар — 13
• Диапазон рабочих температур, °C — -20…+140
• Максимальная температура окружающей среды, °C- 40
• Номинальный диаметр, мм — DN 32-250
• Диаметр подключений, мм — PN 16
• Частота вращения, об/мин — 960/ 1450 / 2900
• Электрические параметры — 3~400 B, 50 Гц

{img} src="/wp-content/uploads//images/buderus%20GB162_moshchnost%20kaskada.jpg" height="584" width="1583" />

70 кг

540 кВт

980х520х465 мм

110 %

48 °С

настенный

19,3 — 82 кВт

97 Вт

G 1 1/2

G1

газ

540-800 кВт

с конденсационными котлами

Logamatic R4323
