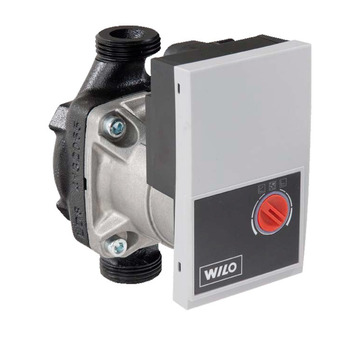

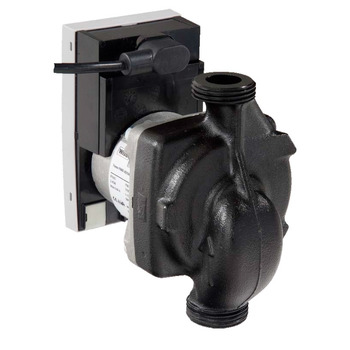

Циркуляционный насос Wilo Yonos PARA RS 25/6 130 RKA

Wilo Yonos PARA — высокоэффективные циркуляционные насосы с электронным управлением, с мокрым ротором без технического обслуживания с резьбовым соединением, устойчивый к токам блокировки синхронный двигатель в соответствии с ECM-технологии и интегрированный электронный блок регулирования мощности для плавного регулирования перепада давления. Возможность использования для всех применений систем кондиционирования. Режим регулирования в соответствии с запросом радиаторов/напольного отопления с возможностью выбора.

Допустимыми к использованию перекачиваемыми средами являются:

• вода систем отопления согласно VDI 2035,
• водогликолевые смеси в соотношении 1:1.

При наличии примесей гликоля необходима корректировка рабочих характеристик насоса в соответствии с повышенным уровнем вязкости и в зависимости от процентного соотношения компонентов смеси.

Высокоэффективный циркуляционный насос Wilo Yonos PARA состоит из гидравлической системы, мотора с мокрым ротором на постоянных магнитах и электронного регулирующего модуля со встроенным частотным преобразователем. Регулирующий модуль оснащен либо кнопкой управления либо устройством pрегулирования частоты вращения посредством сигнала PWM. Оба исполнения оснащены светодиодным индикатором для отображения рабочего режима насоса.

Функции

Все функции возможно создать или дезактивировать посредством кнопки управления или внешнего сигнала PWM.

Настройки посредством кнопки управления

• Переменный перепад давления (Δp-v)

Выполняется линейное повышение заданного значения перепада давления H в пределах допустимого диапазона производительности между ½H и H (рис. 3a). Создаваемый насосом перепад давления устанавливается на соответствующее заданное значение перепада давления. Данный способ регулирования в особенности рекомендуется для систем отопления с нагрева- тельными элементами, т. к. при этом уменьшается уровень шума от потока жидкости в термостатических вентилях.

• Постоянный перепад давления (Δp-c)

Выполняется постоянное поддержание установленного заданного значения перепада давления H до максимальной характеристики в пределах допустимого диапазона производительности (рис. 3b). Компанией Wilo рекомендуется использовать данный способ регулирования при отоплении пола с помощью нагревательных контуров или при использовании более старых систем отопления с трубопроводами большого размера, а также во всех областях применения, в которых отсутствуют изменяемые характе- ристики трубопроводной сети, таких как бойлерные нагнетательные насосы.

• Функция автоматического отвода воздуха (исполнение RKA)

При автоматическом отводе воздуха (10 мин.) насос попеременно работает, то с высокой, то с низкой частотой вращения и направляет скопления воздуха от насоса непосредственно к клапану для выпуска воздуха из системы.

• Неизменная частота вращения I, II, III (исполнение RKC)

Насос постоянно работает при предварительно заданной частоте вращения (рис. 3c)

• Внешняя регулировка посредством сигнала PWM (исполнение PWM)

Необходимое для регулировки сравнение заданного и фактического значений производится внешним регулятором. В качестве управляющей величины на насос от внешнего регулятора подается сигнал PWM. Генератор сигнала PWM передает на насос периодическую серию импульсов (степень измерения) согласно DIN IEC 60469-1. Управляющая величина определяется соотношением длительности импульса к длительности импульсного периода. Степень измерения указывается в качестве безразмерного передаточного числа, соответствующего значению от 0 до 1 % или от 0 до 100 %. Логическая схема сигнала PWM 1 (системы отопления) рис. 3d и логическая схема сигнала PWM 2 (гелиотермические системы) рис. 3e.

до 6м

F

в системах отопления и аналогичных системах с постоянно меняющимся расходом.

нержавеющая сталь

металлографит

синтетический материал

из серого чугуна

да

0 до 110 °C

RP 1 (резьба G 1 1/2)

3.3 м³/ч

800 — 4700 об/мин

0.44 A

1 ~ 230 В: 3 — 44 W

1.8 кг

130мм

220 В

6,2 м
